제품특성
- 완벽한 디지털 마이크로프로세서 제어
- Boost and buck AVR
- 핫 스왑 배터리 기능
- 백업타임 연장 배터리 팩
- 서지보호를 위한 별도의 출력라인
- AVR boost and buck LED
- 과부하, 온라인, 배터리상태 LED
- 번개와 서지 보호

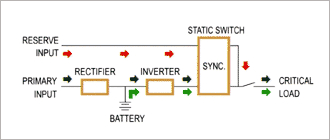

구성 및 동작기능
정상시 운전 정전시 운전 ▶
INVERTER이상시 BYPASS운전

용량별 외함크기

Model 용랑
(KVA)
Case Size (mm) 무게
(Kg)
Width Depth Height
Series
2000
7.5 400 800 800 170
10 400 800 800 190
15 560 750 900 250
20 560 750 900 280
30 750 800 1,245 580
50 830 850 1,575 670
75 1,000 950 1,800 830
100 1,000 950 1,800 980


전기적특성

용 량 (KVA) 5 KVA ~ 100 KVA
입력전원 상 수 3Ø 3W
전 압 설정전압의 ±15 ~ ±20%
주파수 50/60HZ ±5%
출력전원 상 수 1Ø 2W
전 압 설정전압
전압안정도 ±1% 이내
주파수 50/60HZ ±0.5%
과도전압변동 ±5% 이내
과도응답속도 20ms 이내
출력전압조정 ±5% 이내
파형의율 THD 3% 이하
종합의율 85% 이상
과부하내량 정격의 120%에서 10분간
역 률 0.8LAG
축전지 정격전압 192V DC
정전보상시간 구매시 지정
일반특성 동기절체 4ms 이내
절체순단시간 무순단 절체
소 음 45Dba ~ 55Dba
절체조건 인버터이상, 출력과부하, 직류저전압, 수동절체
방 식 IGBT고주파(20KHZ)순시제어
변압기 절연계급 H종
OPTION RS232C PORT를 이용한 원격감시제어

..........* 본 사양은 성능개선을 위하여 예고없이 변경될 수 있습니다.
